仪器名称: 信号源频率扩展模块
| 仪器编号: L0171899 |
| 仪器型号: FES-10, FES-02 |
| 购置日期: 2017-11-27 |
| 单价(万元): 78.441 |
| 厂家: FARRAN |
| 技术指标: FES-10 1) 频率范围75GHz～110GHz 2) 输出功率≥+18dBm@80GHz~100GHz ,波导口WR10 UG-387/M 3) 输入功率+5dBm, 损坏功率+15dBm，SMA接口 4）倍频次数：6 5）供电：15V，1500mA FES-02 1) 频率范围325GHz～500GHz 2) 输出功率>-20dBm@335GHz~435GHz，波导口WR2.2 3) 输入功率+5~10dBm, 损坏功率+15dBm，SMA接口 4）倍频次数：30 5）供电：12V，1200mA |
| 仪器介绍: |
| 存放位置：李文正楼北626室 |
| 保管单位：信息科学与工程学院 |
| 管理负责人：孟洪福 |
| 共享: 预约仪器 |
| 预约须知: |
| 收费参考标准: |

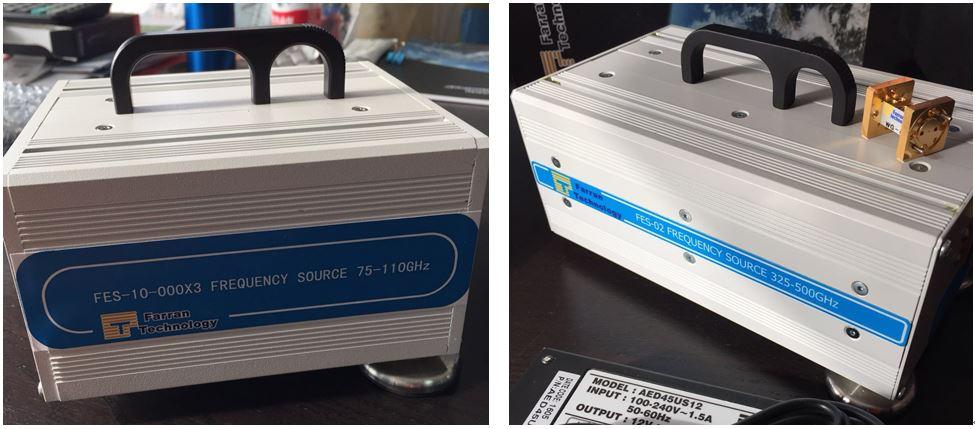

| 主要功能: FES-10-000X3工作原理：将已有的标准信号源产生的12.5GHz～18.33GHz的标准信号，通过同轴线缆输入频率扩展模块输入端口，通过频率扩展模块内部的固态芯片的非线性特性实现6次倍频，产生75GHz～110GHz的信号，经过滤波、调制、限幅衰减等电路，从频率扩展模块的输出端口输出75GHz～110GHz的高频电磁波信号。 FES-02工作原理：将已有的标准信号源产生的10.8GHz～16.7GHz的标准信号，通过同轴线缆输入频率扩展模块输入端口，通过频率扩展模块内部的固态芯片的非线性特性实现30次倍频，产生325GHz～500GHz的信号，经过滤波、调制、限幅衰减等电路，从频率扩展模块的输出端口输出325GHz～500GHz高频电磁波信号。 |
| 仪器设备开放时间: 详情请查看仪器预约表 |
